Ligne de production de conduits en PVC : analyse technique des normes d'installation et de câblage

Ningbo Fangli Technology Co., Ltd.est unfabricant d'équipements mécaniquesavec plus de 30 ans d'expérience danséquipement d'extrusion de tuyaux en plastique, nouvelle protection de l'environnement et nouveaux équipements de matériaux. Depuis sa création, Fangli a été développé en fonction des demandes des utilisateurs. Grâce à l'amélioration continue, à la R&D indépendante sur la technologie de base et à la digestion et à l'absorption de la technologie de pointe et d'autres moyens, nous avons développéLin d'extrusion de tuyaux en PVCe,Ligne d'extrusion de tuyaux PP-R, Ligne d'extrusion d'alimentation en eau/tuyau de gaz PE, qui a été recommandé par le ministère chinois de la Construction pour remplacer les produits importés. Nous avons gagné le titre de « Marque de première classe dans la province du Zhejiang ».

Dans l'industrie de fabrication de conduits en PVC, une installation scientifiquement planifiée et un câblage standardisé de la ligne de production constituent non seulement la base d'un fonctionnement continu et stable, mais également une condition préalable essentielle à la conformité de la qualité du produit fini. Cet article fournit un aperçu technique systématique à partir de quatre dimensions : disposition de l'équipement, configuration de la charge électrique, processus de formation des clés.points d'ess et critères d'inspection de la qualité du produit fini.

I. Principes de planification de la charge électrique et de sélection des câbles

La configuration électrique de la ligne de production doit être calculée en fonction de la puissance totale de l'équipement, du courant de démarrage et des conditions de fonctionnement continu. Un système d'alimentation triphasé à cinq fils est recommandé, avec une ségrégation stricte entre les circuits de puissance et les boucles de contrôle :

· Moteurs d'entraînement principaux et unités de chauffage : utilisez des câbles ignifuges à noyau de cuivre de 16 mm² ou plus (par exemple, de type ZR-YJV), avec une capacité de transport de courant vérifiée par rapport à la charge réellement installée.

· Équipements auxiliaires (systèmes de refroidissement, unités de transport, coupeuses) : Utilisez des câbles de 6 à 10 mm², chacun équipé de dispositifs indépendants de protection contre les surcharges.

· Circuits d'éclairage et de commande : utilisez des fils isolés de 2,5 mm², acheminés séparément des lignes électriques pour éviter les interférences électromagnétiques.

Tous les câbles doivent être protégés dans des conduits en PVC ignifuge ou des conduits métalliques flexibles. Le cheminement des conduits doit être vertical et horizontal avec une fixation ferme, et un jeu suffisant doit être réservé pour un accès de maintenance futur.

II. Exigences techniques clés pour l'installation et le câblage

1. Spécifications de cintrage des conduits

· Les opérations de cintrage doivent être effectuées lentement à l'aide de ressorts de cintrage dédiés, avec un rayon de courbure d'au moins 3 fois le diamètre extérieur du conduit.

· Dans les environnements froids, un préchauffage local (40 à 60°C) est nécessaire au niveau de la section de pliage pour éviter les fissures à froid.

· Si le ressort de flexion reste coincé, faites-le tourner dans le sens inverse des aiguilles d'une montre tout en tirant régulièrement vers l'extérieur. L'extraction forcée est interdite pour éviter la déformation du ressort ou l'endommagement des parois du conduit.

2. Fixation et identification des conduits

· Tous les conduits montés en surface doivent être fixés avec des colliers à des intervalles ne dépassant pas 1,0 mètre.

· Les joints doivent être réalisés avec des connecteurs dédiés et scellés avec de la colle PVC.

· Chaque borne de circuit doit être clairement étiquetée avec la tension nominale, l'équipement connecté et la séquence de phases pour faciliter l'exploitation et la maintenance futures.

III. Contrôle qualité des produits finis – Normes d’inspection en usine

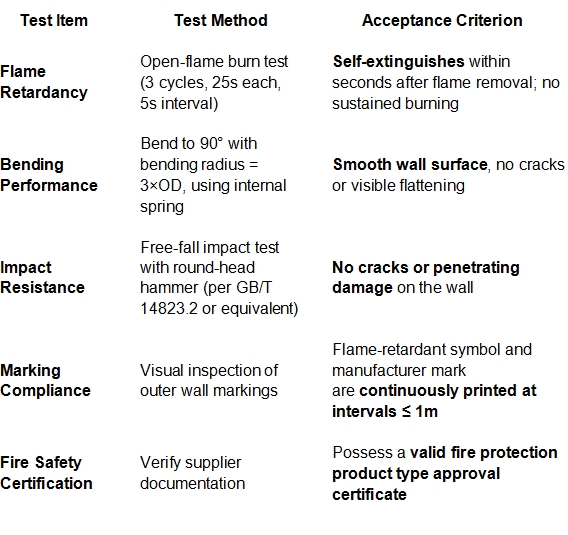

Pour les fabricants de conduits, l’établissement d’un protocole rigoureux d’inspection des produits finis est essentiel pour gagner la confiance du marché. Il est recommandé que chaque lot subisse au moins les cinq tests de base suivants :

IV. Recommandations en matière de sécurité sur site et de conformité réglementaire

· L'armoire de distribution principale doit être équipée de dispositifs de protection contre les courants résiduels et de protection contre les pertes de phase.

· Les câbles dans les zones de chauffage doivent utiliser une isolation en silicone haute température et être éloignés des sorties de sources de chaleur.

· Il est recommandé d'effectuer des tests de résistance d'isolement (≥2 MΩ) sur tous les circuits chaque trimestre, avec des enregistrements de tests correctement archivés.

· Toutes les installations électriques doivent être conformes aux normes locales applicables, telles que le GB 50258-96 « Code for Installation and Acceptance of Electrical Equipment » ou aux codes internationaux équivalents (par exemple, série CEI 60364), ainsi qu'aux réglementations locales en matière de sécurité incendie.

Déclaration de clôture

Un système hautement efficace et sûrLigne de production de conduits en PVCcommence par une conception de câblage solide et une exécution rigoureuse de l’installation. Nous nous engageons à fournir une assistance technique de bout en bout aux fabricants de conduits, de la sélection des équipements à la mise en œuvre des processus, en aidant nos clients à atteindre une production de masse stable et une amélioration continue de la qualité.

Pour plus d’informations concernant la configuration de la ligne de production ou les normes de test des conduits, n’hésitez pas à contacter notre équipe technique.
